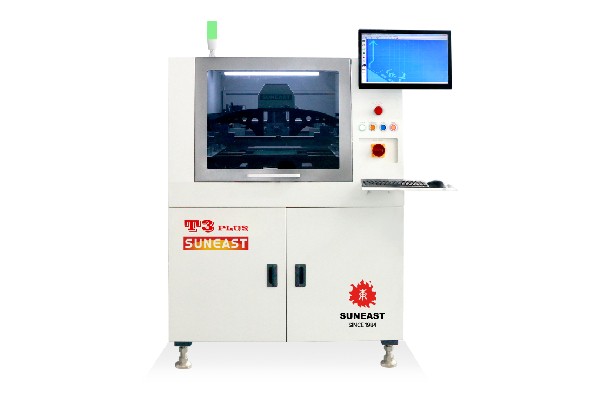

錫膏印刷機印刷時，刮刀速度、刮刀壓力、刮刀與網板的角度、脫模速度及焊錫膏的黏度之間都存在一定的制約關系，因此，只有正確地控制這些印刷工藝參數，才能保證焊錫膏的印刷質量。
(1)印刷行程 印刷前一般需要設置前、后印刷極限，即確定印刷行程。前極限一般在模板圖形前20mm處，后極限一般在模板圖形后20mm處，間距太大容易延長整體印刷時間，太短易造成焊錫膏圖形粘連等缺陷。控制好錫膏印刷機的行程以防焊錫膏漫流到模板的起始和終止印刷位置處的開口中，造成該處印刷圖形粘連等印刷缺陷。
(2)刮刀夾角 刮刀夾角影響刮刀對焊錫膏垂直方向力的大小，夾角越小，其垂直方向的分力F越大，通過改變刮刀夾角可以改變所產生的壓力。刮刀角度如果大于80°,則焊錫膏只能保持原狀前進而不滾動，此時垂直方向的分力F幾乎為零，焊錫膏便不會壓入模板窗口。刮刀角度的最佳設定應為45°~60°,此時焊錫膏有良好的滾動性。
(3)刮刀速度 刮刀速度快，焊錫膏所受的力也大。但提高刮刀速度，焊錫膏壓入的時間將變短，如果刮刀速度過快，則焊錫膏不能滾動而僅在印刷模板上滑動。考慮到焊錫膏壓人窗口的實際情況，最大的印刷速度應保證QFP焊盤焊錫膏縱橫方向均勻、飽滿，通常當刮刀速度控制在20~40mm/s時，印刷效果較好。因?yàn)楹稿a膏流進窗口需要時間，這一點在印刷小間距QFP圖形時尤為明顯，當刮刀沿QF焊盤一側運行時，垂直于刮刀的焊盤上焊錫膏圖形比另一側要飽滿，故有的錫膏印刷機具有“刮刀旋轉45°”的功能，以保證小間距QFP印刷時四面焊錫膏量均勻。
(4)刮刀壓力 刮刀壓力即通常所說的印刷壓力，印刷壓力的改變對印制質量影響重大。印刷壓力不足，會引起焊錫膏殘留(刮不干凈)且導致PCB上焊錫膏量不足。如果印刷壓力過大，又會使刮刀前部產生形變，并對壓入力起重要作用的刮刀角度產生影響。
(5)刮刀寬度 如果刮刀相對PCB過寬，那么就需要更大的壓力、更多的焊錫膏參與其工作，因而會造成焊錫膏的浪費。一般的錫膏印刷機最佳刮刀寬度為PCB長度(印刷方向)加上50mm左右，并要保證刮刀頭落在金屬模板上。
(6)印刷間隙 通常保持PCB與模板零距離(早期也要求控制在0~0.5m之間，但有FQFP時應為零距離),部分印刷機在使用柔性金屬模板時還要求PCB平面稍高于模板平面，調節后的金屬模板被微微向上撐起，但撐起的高度不應過大，否則會引起模板損壞。從刮刀運行動作上看，正確的印刷間隙應為刮刀在模板上運行自如，既要求刮刀所到之處焊錫膏全部刮走，不留多余的焊錫膏，同時又要求刮刀不在模板上留下劃痕。
(7)脫模速度 焊錫膏卬刷后，模板離開PCB的瞬時速度(脫模速度)是關系到印刷質量的參數之一，其調節能力也是體現印刷機質量好壞的參數，在精密錫膏印刷機中尤其重要。早期印刷機采用恒速分離，先進的印刷機其鋼板離開焊錫膏圖形時有一個短暫的停留過程，以保證獲取最佳的印刷圖形。脫模時基板下降，由于焊錫膏的黏著力，使印刷模板產生形變，形成撓曲。模板因撓曲的彈力要回到原來的位置，如果分離速度不當將致使模板扭曲過大，其結果就是模板因其彈力快速?gòu)?fù)位，抬起焊錫膏的周圍，兩端形成極端抬起的印刷形狀，抬起高度與模板的扭曲度成正比；嚴重情況下還會刮掉焊錫膏，使焊錫膏殘留到開孔內。通常脫模速度設定為0.3~3mm/s,脫模距離一般為3mm。
(8)清洗模式與清洗頻率 在印刷過程中要對模板底部進行清洗，清除其附著物，以防止污染PCB。清洗通常采用無水乙醇作為清洗劑，清洗方式有濕-濕，干-干，濕-濕-干等。
在印刷過程中，錫膏印刷機要設定的清洗頻率為每印刷8-10塊清洗一次，通常根據模板的開口情況和焊錫膏的連續印刷性而定。有小間距、高密度圖形時，清洗頻率要高一些，以保證印刷質量。一般還規定每30min要手動用無塵紙擦洗一次。
